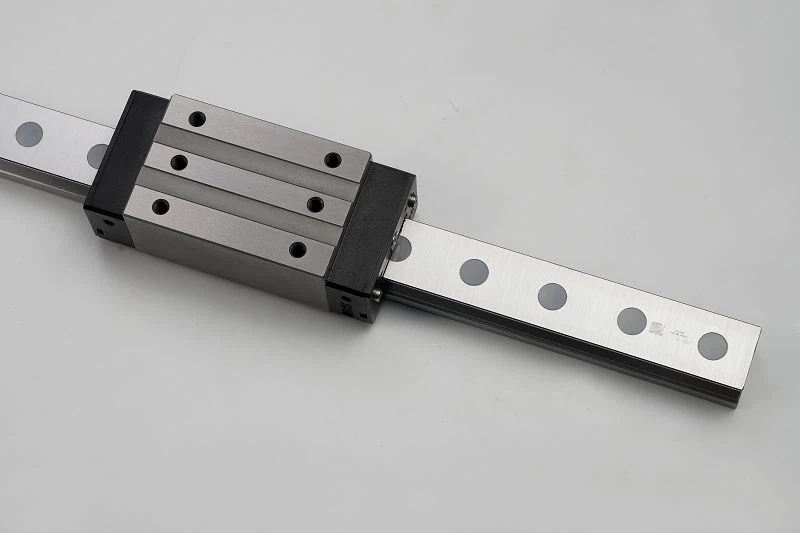

Lineární vedení válečkového typu
Dodáváme těžké lineární vodicí kolejnice po mnoho let. Naše výrobky byly exportovány do více než 30 zemí světa. Vyberte si nás jako svého dlouhodobého-dodavatele v Číně, získáte nekonečné výhody.
Představení produktu
Těžká lineární vodicí kolejnice se používá k podpoře a vedení pohyblivých částí, provádění vratného lineárního pohybu v daném směru, ocelová kulička se nekonečně odvaluje mezi lineárním jezdcem a lineární vodicí kolejnicí, takže se nákladová plošina může snadno pohybovat po vodicí kolejnici s vysokou přesností a linearitou. A snižte koeficient tření na jednu-padesátinu tradičního lineárního posuvného vedení, čímž lze snadno dosáhnout vysoké přesnosti polohování.
ProduktParametr (specifikace)
Specifikace řady SDG (typ válečku) řady B&BL
|
Model |
Rozměr součásti |
Rozměr bloku (mm) |
Specifikace mazací vsuvky |
||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M*L |
T |
H2 |
H3 |
||
|
SDG20B |
34 |
5 |
12 |
44 |
32 |
6 |
36 |
57.5 |
86 |
15.8 |
6 |
5.3 |
M5X8 |
8 |
8.3 |
8.3 |
G-M6 |
|
SDG20BL |
50 |
77.5 |
106 |
18.8 |
|||||||||||||
|
SDG25B |
40 |
5.5 |
12.5 |
48 |
35 |
6.5 |
35 |
64.5 |
97.9 |
20.75 |
7.25 |
12 |
M6X8 |
9.5 |
10.2 |
10 |
G-M6 |
|
SDG25BL |
50 |
81 |
114.4 |
21.5 |
|||||||||||||
|
SDG30B |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
71 |
109.8 |
23.5 |
8 |
12 |
M8X10 |
9.5 |
9.5 |
10.3 |
G-M6 |
|
SDG30BL |
60 |
93 |
131.8 |
24.5 |
|||||||||||||
|
SDG35B |
55 |
6.5 |
18 |
70 |
50 |
10 |
50 |
79 |
124 |
22.5 |
10 |
12 |
M8X12 |
12 |
16 |
19.6 |
G-M6 |
|
SDG35BL |
72 |
106.5 |
151.5 |
25.5 |
|||||||||||||
|
SDG45B |
70 |
8 |
20.5 |
86 |
60 |
13 |
60 |
106 |
153.2 |
31 |
10 |
12.9 |
M10X17 |
16 |
20 |
24 |
G-PT1/8 |
|
SDG45BL |
80 |
139.8 |
187 |
37.9 |
|||||||||||||
|
SDG55B |
80 |
10 |
23.5 |
100 |
75 |
12.5 |
75 |
125.5 |
183.7 |
37.75 |
12.5 |
12.9 |
M12X18 |
17.5 |
22 |
27.5 |
G-PT1/8 |
|
SDG55BL |
95 |
173.8 |
232 |
51.9 |
|||||||||||||
|
SDG65B |
90 |
12 |
31.5 |
126 |
76 |
25 |
70 |
160 |
232 |
60.8 |
15.8 |
12.9 |
M16X20 |
25 |
15 |
15 |
G-PT1/8 |
|
SDG65BL |
120 |
223 |
295 |
67.3 |
|||||||||||||
|
Model |
Rozměry kolejnice (mm) |
Rozměry upevňovacích šroubů vodicí lišty |
Základní nosnost |
Přípustný statický moment |
Hmotnost |
||||||||||
|
WR |
HR |
D |
h |
d |
P |
E |
(mm) |
C(KN) |
Co(KN) |
PAN KN-m |
MP KN-m |
MOJE KN-m |
Blok (kg) |
Železnice |
|
|
SDG20B |
20 |
21 |
9.5 |
8.5 |
6 |
30 |
20 |
M5*20 |
21.3 |
46.7 |
0.647 |
0.46 |
0.46 |
0.44 |
2.76 |
|
SDG20BL |
26.9 |
63 |
0.872 |
0.837 |
0.837 |
0.62 |
|||||||||
|
SDG25B |
23 |
23.6 |
11 |
9 |
7 |
30 |
20 |
M6*20 |
27.7 |
57.1 |
0.758 |
0.605 |
0.605 |
0.67 |
3.08 |
|
SDG25BL |
33.9 |
73.4 |
0.975 |
0.991 |
0.991 |
0.86 |
|||||||||
|
SDG30B |
28 |
28 |
14 |
12 |
9 |
40 |
20 |
M8*25 |
39.1 |
82.1 |
1.445 |
1.06 |
1.06 |
1.06 |
4.41 |
|
SDG30BL |
48.1 |
105 |
1.846 |
1.712 |
1.712 |
1.42 |
|||||||||
|
SDG35B |
34 |
30.2 |
14 |
12 |
9 |
40 |
20 |
M8*25 |
57.9 |
105.2 |
2.17 |
1.44 |
1.44 |
1.61 |
6.06 |
|
SDG35BL |
73.1 |
142 |
2.93 |
2.6 |
2.6 |
2.21 |
|||||||||
|
SDG45B |
45 |
38 |
20 |
17 |
14 |
52.5 |
22.5 |
M12*35 |
92.6 |
178.8 |
4.52 |
3.05 |
3.05 |
3.22 |
9.97 |
|
SDG45BL |
116 |
230.9 |
6.33 |
5.47 |
5.47 |
4.41 |
|||||||||
|
SDG55B |
53 |
44 |
23 |
20 |
16 |
60 |
30 |
M14*45 |
130.5 |
252 |
8.01 |
5.4 |
5.4 |
5.18 |
13.98 |
|
SDG55BL |
167.8 |
348 |
11.15 |
10.25 |
10.25 |
7.34 |
|||||||||
|
SDG65B |
63 |
53 |
26 |
22 |
18 |
75 |
35 |
M16*50 |
213 |
411.6 |
16.2 |
11.59 |
11.59 |
11.05 |
20.22 |
|
SDG65BL |
275.3 |
572.7 |
22.55 |
22.17 |
22.17 |
15.75 |
|||||||||
ProduktFunkce A Aplikace
Možnost předběžného načtení:
Zf (Micro Gap), Z0 (Zero Gap), Z1 (Light Preloading), Z2 (Moderate Preloading), Z3 (Weight Preloading)
Stupeň předpětí nemá nic společného s kvalitou, jde o tuhost a hladkost.
Stupeň předpětí je přímo úměrný přesnosti kluzné kolejnice a nepřímo úměrný životnosti
1, lehké předpětí: lehké předpětí je vhodné pouze pro určitý směr zatížení, vibrace, dopad malých zařízení a dvouosé paralelní použití zařízení, požadavky na přesnost nejsou příliš vysoké, jediné požadavky na zařízení s malým kluzným odporem.
Například: automatický balicí stroj, automatický stroj na zpracování dveří a oken, stroj na svařování paprskem, vázací stroj, všeobecné průmyslové stroje osy XY, svařovací stroj, fixační stroj, zařízení na výměnu nástrojů, všechny druhy zařízení pro dodávání materiálu, CNC gravírovací a frézovací stroj, lehká frézka
2, Střední předpětí: střední předpínací zařízení s konzolovým zatížením nebo kroutícím momentem, používané u jednonápravových zařízení, lehkého zatížení a vysoce přesných mechanických zařízení.
Například: automatický lakovací stroj, průmyslový robot, podávací hřídel stolu brusky, NC soustruh, obráběcí stroj na obrábění kovů, měřicí zařízení, přesná vyrovnávací platforma
3, Předpětí hmotnosti: Předpětí hmotnosti se obecně používá v požadavcích na vysokou tuhost, velkou vibrační nárazovou sílu zařízení, vysoké zatížení těžkých řezných obráběcích strojů.
Například: podávací hřídel brusného kotouče, frézka, obráběcí centrum, NC soustruh, vertikální nebo horizontální vyvrtávačka, osa Z pracovních strojů
Obecně platí, že těžké lineární vodicí kolejnice se široce používají na zařízeních pro výrobu polovodičů, povrchových bruskách, erodovacích strojích, vysokorychlostních manipulačních zařízeních, NC soustruzích, potravinářských strojích, lékařských strojích, dřevoobráběcích strojích, laserových svařovacích strojích, průmyslových robotech a dalších automatizačních zařízeních
Podrobnosti o produktu
1. Velké kuličkové prvky a obrábění těsné drážky oběžné dráhy poskytují vysokou nosnost,
Samo{0}}vyrovnávací kuličkové prvky absorbují rozměrovou chybu během montáže, což usnadňuje a urychluje instalaci
2. Odolná celo-ocelová konstrukce a antikorozní-nátěry
s delší životností, odolností proti prachu a vysokým teplotám, lze použít v nepříznivých podmínkách, také tichý typ plastové přídržné struktury podle vašeho výběru
3.Vysoce-přesné obrábění kolejnic s lineárním pohybem, které omezuje tření, zajišťuje dlouhou životnost
4.Completely zaměnitelné/kompatibilní s více slavnými značkami
Kvalifikace produktu
Naše těžká lineární vodicí kolejnice byla dovezena do Evropy, Severní Ameriky, Jižní Ameriky, Afriky, Austrálie, jižní Asie, jihovýchodní Asie, Středního východu, východní Asie atd...
Naše produkty a služby získávají neustále vysokou chválu zákazníků a neustálé přeskupování, objem prodeje každým rokem neustále roste
Doručení, doprava a servírování
Několik let výrobních zkušeností a tým zkušených, vysoce kvalitních{0}}prodejních skupin na trhu v oblasti lineárních vodítek, poskytujících 24hodinové online služby prostřednictvím e-mailu a různých nástrojů pro rychlé zasílání zpráv, s nejlepší kvalitou a jakostmi lineárních kuličkových šroubů, nejrychlejší dodací lhůtou a nejkonkurenceschopnějšími cenami. Od výroby po balení, přepravu, dodávku, aktualizujeme obrázky a videa pro zákazníka, abychom mohli sledovat-v reálném čase informace o lineárním vedení posuvného stolu s kuličkovým šroubem a zajistit účast zákazníka. Doprava letecky, po moři, kamionem, po železnici, mezinárodním expresem atd.. Zákazníci si mohou vybrat z několika přepravních kanálů. Většina profesionálních techniků vede zákazníky při instalaci a používání. Jednoletá-záruka a silné poprodejní-týmy zajišťují{10}}poprodejní servis.
