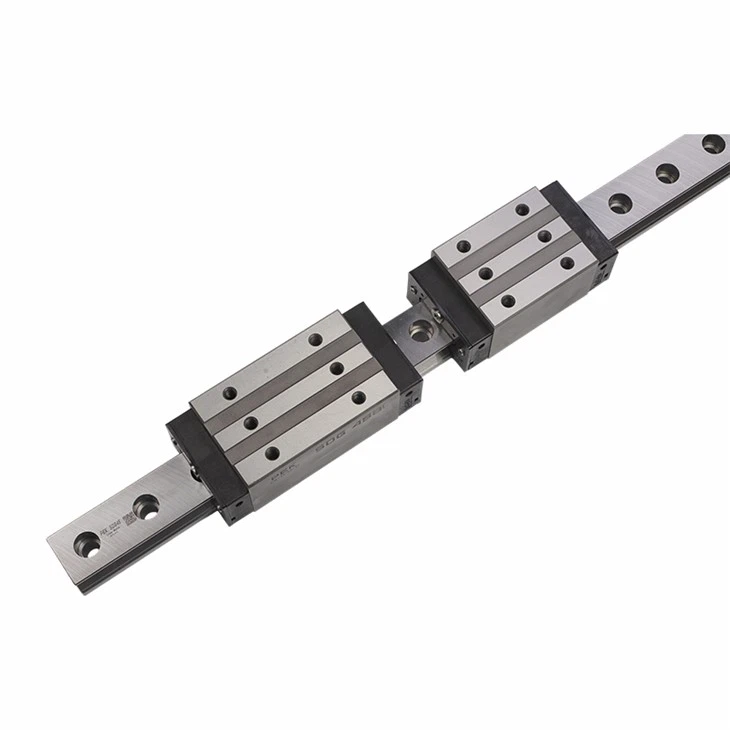

Válcové-vodítko LM

Lineární vedení, také známé jako lineární vedení nebo lineární kluzná kolejnice, je klíčovou součástí přesného lineárního pohybu v moderních mechanických zařízeních. Je široce používán v mnoha oblastech, jako jsou CNC obráběcí stroje, automatizační zařízení, 3D tiskárny, měřicí přístroje, lékařské vybavení atd. díky jeho výhodám vysoké přesnosti, vysoké tuhosti a dlouhé životnosti.
Jednoduše řečeno, základní funkcí lineárního vedení je přesně, hladce a s nízkým třením omezovat pohyb předmětu v přímé linii, což nahrazuje tradiční kluzná vedení.

Odeslat dotaz

Představení produktu

Lineární vedení jsou "kosti a klouby" moderních přesných strojů. Řeší základní požadavky na přesnost, rychlost, tuhost a životnost pro mechanická zařízení v lineárním pohybu prostřednictvím revolučního designu valivého tření a je klíčovou základní součástí pro podporu vývoje automatizace a inteligentních zařízení. Při výběru je nutné komplexně zvážit typ, velikost a úroveň přesnosti na základě konkrétní zátěže, rychlosti, přesnosti a požadavků na instalační prostor

ProduktParametr (specifikace)

Specifikace řady SDG (typ válečku) řady B&BL

Model	Rozměr součásti			Rozměr bloku (mm)													Specifikace mazací vsuvky
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	*ML**	T	H2	H3
SDG20B	34	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5X8	8	8.3	8.3	G-M6
SDG20BL							50	77.5	106	18.8
SDG25B	40	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	7.25	12	M6X8	9.5	10.2	10	G-M6
SDG25BL							50	81	114.4	21.5
SDG30B	45	6	16	60	40	10	40	71	109.8	23.5	8	12	M8X10	9.5	9.5	10.3	G-M6
SDG30BL							60	93	131.8	24.5
SDG35B	55	6.5	18	70	50	10	50	79	124	22.5	10	12	M8X12	12	16	19.6	G-M6
SDG35BL							72	106.5	151.5	25.5
SDG45B	70	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10X17	16	20	24	G-PT1/8
SDG45BL							80	139.8	187	37.9
SDG55B	80	10	23.5	100	75	12.5	75	125.5	183.7	37.75	12.5	12.9	M12X18	17.5	22	27.5	G-PT1/8
SDG55BL							95	173.8	232	51.9
SDG65B	90	12	31.5	126	76	25	70	160	232	60.8	15.8	12.9	M16X20	25	15	15	G-PT1/8
SDG65BL							120	223	295	67.3

Model	Rozměry kolejnice (mm)							Rozměry upevňovacích šroubů vodicí lišty	Základní nosnost		Přípustný statický moment			Hmotnost
	WR	HR	D	h	d	P	E	(mm)	C(KN)	Co(KN)	PAN KN-m	MP KN-m	MOJE KN-m	Blok (kg)	Železnice (kg/m)
SDG20B	20	21	9.5	8.5	6	30	20	M5*20	21.3	46.7	0.647	0.46	0.46	0.44	2.76
SDG20BL									26.9	63	0.872	0.837	0.837	0.62
SDG25B	23	23.6	11	9	7	30	20	M6*20	27.7	57.1	0.758	0.605	0.605	0.67	3.08
SDG25BL									33.9	73.4	0.975	0.991	0.991	0.86
SDG30B	28	28	14	12	9	40	20	M8*25	39.1	82.1	1.445	1.06	1.06	1.06	4.41
SDG30BL									48.1	105	1.846	1.712	1.712	1.42
SDG35B	34	30.2	14	12	9	40	20	M8*25	57.9	105.2	2.17	1.44	1.44	1.61	6.06
SDG35BL									73.1	142	2.93	2.6	2.6	2.21
SDG45B	45	38	20	17	14	52.5	22.5	M12*35	92.6	178.8	4.52	3.05	3.05	3.22	9.97
SDG45BL									116	230.9	6.33	5.47	5.47	4.41
SDG55B	53	44	23	20	16	60	30	M14*45	130.5	252	8.01	5.4	5.4	5.18	13.98
SDG55BL									167.8	348	11.15	10.25	10.25	7.34
SDG65B	63	53	26	22	18	75	35	M16*50	213	411.6	16.2	11.59	11.59	11.05	20.22
SDG65BL									275.3	572.7	22.55	22.17	22.17	15.75

Podrobnosti o produktu

1. Velké kuličkové prvky a obrábění těsné drážky oběžné dráhy poskytují vysokou nosnost,
Samo{0}}vyrovnávací kuličkové prvky absorbují rozměrovou chybu během montáže, což usnadňuje a urychluje instalaci

2. Odolná celo-ocelová konstrukce a antikorozní-nátěry
s delší životností, odolností proti prachu a vysokým teplotám, lze použít v nepříznivých podmínkách, také tichý typ plastové přídržné struktury podle vašeho výběru

3.Vysoce-přesné obrábění kolejnic s lineárním pohybem, které omezuje tření, zajišťuje dlouhou životnost

4.Completely zaměnitelné/kompatibilní s více slavnými značkami

Kvalifikace produktu

Naše těžká lineární vodicí kolejnice byla dovezena do Evropy, Severní Ameriky, Jižní Ameriky, Afriky, Austrálie, jižní Asie, jihovýchodní Asie, Středního východu, východní Asie atd...

Naše produkty a služby získávají neustále vysokou chválu zákazníků a neustálé změny objednávek, objem prodeje každým rokem neustále roste

Doručení, doprava a servírování

Naše služba:
1. Pomozte zákazníkovi vybrat správný model s výkresem CAD a PDF pro vaši referenci.
2. Profesionální prodejní tým, aby byl váš nákup hladký.
Lineární modul lze zabalit do kartonu nebo dřevěného pouzdra.
2.Doba dodání: 15 dní po obdržení zálohy.
3. Doprava: expresně (DHL, TNT, FedEx atd.) nebo po moři

FAQ

Otázka: Mohu získat úplný katalog produktů se specifikací pro studium?

Odpověď: Ano, zašlete svůj dotaz prodejnímu týmu PEK.

Otázka: Je možné získat vzorové stroje před zkušební objednávkou?

Odpověď: Ano, zašlete podrobnosti o své žádosti prodejnímu týmu PEK, můžeme připravit jeden nebo pár přizpůsobených vzorků, které splňují vaše speciální potřeby.

Otázka: Jak dlouho trvá vaše příprava-?

Odpověď: 7 pracovních dnů pro přípravu vzorku, 10-15 pracovních dnů pro výrobu velkého množství objednávek.
(Potvrďte každý účet mezinárodní platby)

Otázka: Jak dlouhá je záruční doba vašich strojů?

Odpověď: Na naše lineární moduly/motory je poskytována záruka 24 měsíců, přísně na základě kupní smlouvy.

Otázka: Jaký je nejlepší způsob přepravy vašich produktů?

Odpověď: Pro vzorek je nejlepší způsob doručení prostřednictvím letecké dopravy (nebo pozemní dopravy), trvá jeden týden transfer na cílové letiště, pro velké množství zboží je nejlepší způsob dopravy přes oceánskou loď (nebo pozemní dopravu), trvá jeden měsíc do cílového přístavu, FOB Shanghai, Qingdao nebo jiného hlavního přístavu v Číně.
