Lineární vodicí vozík

Lineární vedení dodáváme již mnoho let. Naše výrobky byly exportovány do více než 30 zemí světa. Vyberte si nás jako svého dlouhodobého-dodavatele v Číně, získáte nekonečné výhody.

Odeslat dotaz

Představení produktu

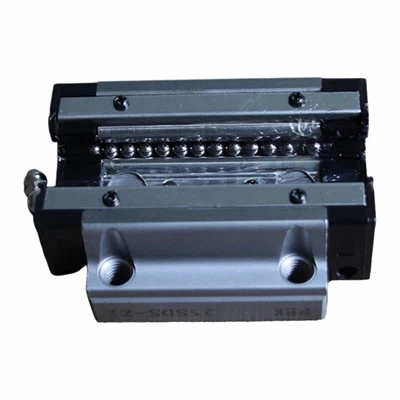

Lineární vodicí vozík se používá k podepření a vedení pohyblivých částí, vykonává vratný lineární pohyb v daném směru, ocelová kulička se nekonečně odvaluje mezi lineárním jezdcem a lineární vodicí kolejnicí, takže nákladová plošina se může snadno pohybovat po vodicí kolejnici s vysokou přesností a linearitou. A snižte koeficient tření na jednu-padesátinu tradičního lineárního posuvného vedení, čímž lze snadno dosáhnout vysoké přesnosti polohování.

ProduktParametr (specifikace)

Specifikace řady SDS (High Assembly) řady AC&ACL

Model	Fyzická dimenze			Rozměr bloku
Model	Výška M	Šířka W	Délka L	B	C	Ø	M	L1	T	T1	K	N	E	Specifikace mazací vsuvky
SDS15C/SDS15AC	24	47	61.8	38	30	4.5	M5	39.8	8.5	7	19.8	4.3	5.5	G-M4
SDS20C/SDS20AC	30	63	77.4	53	40	6	M6	50.8	10	10	25.2	5	12	G-M6
SDS20ACL	30	63	93.4	53	40	6	M6	66.8	10	10	25.2	5	12	G-M6
SDS25C/25AC	36	70	83.5	57	45	7	M8	59.5	16	10	29.25	6	12	G-M6
SDS25ACL	36	70	102.6	57	45	7	M8	78.6	16	10	29.25	6	12	G-M6
SDS30C/SDS30AC	42	90	100.5	72	52	9	M10	70.5	18	10	34.25	7	12	G-M6
SDS30ACL	42	90	123	72	52	9	M10	93	18	10	34.25	7	12	G-M6
SDS35C/SDS35AC	48	100	113.9	82	62	9	M10	80.5	20	13	38.8	8	12	G-M6
SDS35ACL	48	100	139.2	82	62	9	M10	105.8	20	13	38.8	8	12	G-M6
SDS45C/SDS45AC	60	120	138.5	100	80	11	M12	97.7	22	15	50.9	10	16	G-PT1/8
SDS45ACL	60	120	171	100	80	11	M12	129.8	22	15	50.9	10	16	G-PT1/8
SDS55C/SDS55AC	70	140	163	116	95	14	M14	118	29	17	57	11	16	G-PT1/8
SDS55ACL	70	140	201	116	95	14	M14	156.1	29	17	57	11	16	G-PT1/8
SDS65C/SDS65AC	90	170	186	142	110	16	M16	147	37	23	76	19	16	G-PT1/8
SDS65ACL	90	170	246	142	110	16	M16	206.5	37	23	76	19	16	G-PT1/8
SDS85C/SDS85AC	110	215	247	185	140	18	M20	178.6	55	30	94	23	16	G-PT1/8
SDS85ACL	110	215	303	185	140	18	M20	236	55	30	94	23	16	G-PT1/8

Model	Rozměr kolejnice					Základní nosnost		Hmotnost
Model	Šířka W1	W2	Výška M1	Délka rozteče F	d1xd2xh	C(KN)	Co(KN)	Blok (kg)	Kolejnice (kg/m)
SDS15C/SDS15AC	15	16	15	60	4.5x7.5x5.3	8.33	13.5	0.19	1.5
SDS20C/SDS20AC	20	21.5	18	60	6x9.5x8.5	13.8	23.8	0.42	2.3
SDS20ACL	20	21.5	18	60	6x9.5x8.5	21.3	31.8	0.53	2.3
SDS25C/25AC	23	23.5	22	60	7x11x9	19.9	34.4	0.64	3.3
SDS25ACL	23	23.5	22	60	7x11x9	27.2	45.9	0.83	3.3
SDS30C/SDS30AC	28	31	26	80	9x14x12	28	46.8	1.11	4.8
SDS30ACL	28	31	26	80	9x14x12	37.3	62.5	1.46	4.8
SDS35C/SDS35AC	34	33	29	80	9x14x12	37.3	61.1	1.62	6.6
SDS35ACL	34	33	29	80	9x14x12	50.2	81.5	2.08	6.6
SDS45C/SDS45AC	45	37.5	38	105	14x20x17	60	95.6	2.88	11
SDS45ACL	45	37.5	38	105	14x20x17	80.4	127	3.3	11
SDS55C/SDS55AC	53	43.5	44	120	16x23x20	88.5	137	4.5	15.1
SDS55ACL	53	43.5	44	120	16x23x20	119	183	5.7	15.1
SDS65C/SDS65AC	63	53.5	53	150	18x26x22	141	215	8.5	22.5
SDS65ACL	63	53.5	53	150	18x26x22	192	286	10.7	22.5
SDS85C/SDS85AC	85	65	65	180	24x35x28	210	310	17	35.2
SDS85ACL	85	65	65	180	24x35x28	282	412	23	35.2

Specifikace řady SDE (nízká montáž) řady A&AS

Model	Fyzická dimenze			Rozměr bloku								Specifikace mazací vsuvky
Model	Výška M	Šířka W	Délka L	B	C	M	L1	T	K	N	E	Specifikace mazací vsuvky
SDE15A	24	52	56.8	41	26	M5	39.8	7.2	19.7	5.5	5.5	G-M4
SDE15AS	24	52	40.1	41	－	M5	23.1	7.2	19.7	5.5	5.5	G-M4
SDE20A	28	59	70.1	49	32	M6	48.1	9	22.2	6	12	G-M6
SDE20AS	28	59	51	49	－	M6	29	9	22.2	6	12	G-M6
SDE25A	33	73	83	60	35	M8	59	11	26.3	8	12	G-M6
SDE25AS	33	73	59.5	60	－	M8	35.5	11	26.3	8	12	G-M6
SDE30A	42	90	98.1	72	40	M10	70.1	11	32	8	12	G-M6
SDE30AS	42	90	69.5	72	－	M10	41.5	11	32	8	12	G-M6
SDE35A	48	100	108	82	50	M10	78	14	37	8.5	12	G-M6
SDE35AS	48	100	75	82	－	M10	45	14	37	8.5	12	G-M6

Model	Rozměr kolejnice							Hmotnost
Model	Šířka W1	W2	Šířka M1	Rozteč F	dixd2xh	C(KN)	Co(KN)	Blok (kg)	Kolejnice (kg/m)
SDE15A	15	9.5	12.5	60	4.5x7.5x5.3	7.83	16.19	0.21	1.25
SDE15AS	15	9.5	12.5	60	4.5x7.5x5.3	5.35	9.4	0.12	1.25
SDE20A	20	12	15.5	60	6x9.5x8.5	10.31	21.13	0.32	2.08
SDE20AS	20	12	15.5	60	6x9.5x8.5	7.23	12.74	0.19	2.08
SDE25A	23	12.5	18	60	7x11x9	10.27	32.4	0.59	2.67
SDE25AS	23	12	18	60	7x11x9	11.4	19.5	0.35	2.67
SDE30A	28	16	23	80	9x14x12	23.7	47.46	1.04	4.35
SDE30AS	28	16	23	80	9x14x12	16.42	28.1	0.62	4.35
SDE35A	34	18	27.5	80	9x14x12	33.35	64.84	1.45	6.14
SDE35AS	34	18	27.5	80	9x14x12	22.6	37.38	0.84	6.14

ProduktFunkce A Aplikace

Možnost předběžného načtení:

Zf (Micro Gap), Z0 (Zero Gap), Z1 (Light Preloading), Z2 (Moderate Preloading), Z3 (Weight Preloading)

Stupeň předpětí nemá nic společného s kvalitou, jde o tuhost a hladkost.

Stupeň předpětí je přímo úměrný přesnosti kluzné kolejnice a nepřímo úměrný životnosti

1, lehké předpětí: lehké předpětí je vhodné pouze pro určitý směr zatížení, vibrace, dopad malých zařízení a dvouosé paralelní použití zařízení, požadavky na přesnost nejsou příliš vysoké, jediné požadavky na zařízení s malým kluzným odporem.
Například: automatický balicí stroj, automatický stroj na zpracování dveří a oken, stroj na svařování paprskem, vázací stroj, všeobecné průmyslové stroje osy XY, svařovací stroj, fixační stroj, zařízení na výměnu nástrojů, všechny druhy zařízení pro dodávání materiálu, CNC gravírovací a frézovací stroj, lehká frézka

2, Střední předpětí: střední předpínací zařízení s konzolovým zatížením nebo kroutícím momentem, používané u jednonápravových zařízení, lehkého zatížení a vysoce přesných mechanických zařízení.
Například: automatický lakovací stroj, průmyslový robot, podávací hřídel stolu brusky, NC soustruh, obráběcí stroj na obrábění kovů, měřicí zařízení, přesná vyrovnávací platforma

3, Předpětí hmotnosti: Předpětí hmotnosti se obecně používá v požadavcích na vysokou tuhost, velkou vibrační nárazovou sílu zařízení, vysoké zatížení těžkých řezných obráběcích strojů.
Například: podávací hřídel brusného kotouče, frézka, obráběcí centrum, NC soustruh, vertikální nebo horizontální vyvrtávačka, osa Z pracovních strojů

Výška montáže: Kombinovaná výška kluzné kolejnice a kluzného bloku je různá
SDS (vysoká montáž), SDE (nízká montáž)

Vysoké montážní řady jsou vhodné pro velký instalační prostor a prostředí s velkým zatížením, jako jsou: bruska, frézka, soustruh, vyvrtávačka, vrtačka, integrovaný obráběcí stroj atd...
Nízkomontážní řady jsou vhodné pro malý instalační prostor a prostředí s malým zatížením, jako jsou: gravírovací stroj, balicí stroje, polo{0}}vodičové stroje atd...

Obecně je lineární ložiskový blok široce používán na zařízeních pro výrobu polovodičů, povrchových bruskách, elektroerozivních strojích, vysokorychlostních manipulačních zařízeních, NC soustruzích, potravinářských strojích, lékařských strojích, dřevoobráběcích strojích, laserových svařovacích strojích, průmyslových robotech a dalších automatizačních zařízeních

Podrobnosti o produktu

1. Velké kuličkové prvky a obrábění těsné drážky oběžné dráhy poskytují vysokou nosnost,
Samo{0}}vyrovnávací kuličkové prvky absorbují rozměrovou chybu během montáže, což usnadňuje a urychluje instalaci

2. Odolná celo-ocelová konstrukce a antikorozní-nátěry s delší životností, odolností proti prachu a vysokým teplotám, lze použít v nepříznivých podmínkách, také tichý typ plastové přídržné struktury dle vašeho výběru

3.Vysoce-přesné obrábění kolejnic s lineárním pohybem, které omezuje tření, zajišťuje dlouhou životnost
4.Completely zaměnitelné/kompatibilní s více slavnými značkami

Kvalifikace produktu

Naši mini lineární průvodci se dovezli do Evropy, Severní Ameriky, Jižní Ameriky, Afriky, Austrálie, jižní Asie, jihovýchodní Asie, Středního východu, východní Asie atd...
Naše produkty a služby získávají neustále vysokou chválu zákazníků a neustálé přeskupování, objem prodeje každým rokem neustále roste

Doručení, doprava a servírování

Naše služba:
1. Pomozte zákazníkovi vybrat správný model s výkresem CAD a PDF pro vaši referenci.
2. Profesionální prodejní tým, aby byl váš nákup hladký.
Lineární modul lze zabalit do kartonu nebo dřevěného pouzdra.
2.Doba dodání: 15 dní po obdržení zálohy.
3. Doprava: expresně (DHL, TNT, FedEx atd.) nebo po moři

FAQ

Otázka: Jaká je dodací lhůta?

Odpověď: Vzorek je 3-5 pracovních dnů, čas hromadné výroby je 10-15 pracovních dnů pro 10 000 ks.

Otázka: Máte nějaký limit MOQ?

A: Standardní typ není limit MOQ; OEM MOQ je 1000 ks pro zkušební objednávku.

Otázka: Jak bychom měli platit, pokud si od vás objednáme?

A: 30% T/T záloha a zůstatek 70% T/T před odesláním.

Otázka: Jaké je vaše kontrolní zařízení?

Odpověď: Provádíme kontrolu po celou dobu výroby. Od materiálu po dokončení.

Populární Tagy: lineární vodicí vozík, výrobci lineárních vodicích vozíků v Číně, dodavatelé, továrna
